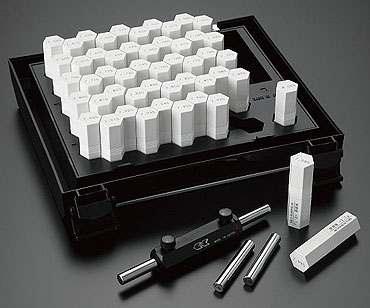

PIN GAUGE EISEN ECP SERIES (3 SỐ LẺ)
- Giá : Liên hệ
- MASP : ECP-1B
- Nhà sản xuất : EISEN
- Package of pin gauges in different sizes from 0.205mm and increasing in 0.01mm increments
Chi tiết Sản phẩm
Explanation about series
Specifications(Class-0)
Specifications(Class-1)
Set Range(mm) | Length(mm) | Tolerance | Roundness | Cylindricity |
---|---|---|---|---|
0.205mm ~ 0.995mm | 40.00 | ±0.5μm | 0.3μm | 0.15μm |
1.005mm ~ 10.005mm | 50.00 | ±0.5μm | 0.3μm | 0.15μm |
- All pin gauges are 58 HRC or harder.
Set Range(mm) | Length(mm) | Tolerance | Roundness | Cylindricity |
---|---|---|---|---|
0.205mm ~ 0.995mm | 40.00 | ±1μm | 0.8μm | 0.8μm |
1.005mm ~ 10.005mm | 50.00 | ±1μm | 0.8μm | 0.8μm |
10.015mm ~ 15.005mm | 50.00 | ±1.5μm | 1.3μm | 1.3μm |
- All pin gauges are 58 HRC or harder.
- Pin gauge sizes up to 0.995mm are indicated on the plastic case. Pin gauge sizes 1.005mm and larger are also laser engraved onto the gauges.
The class 0 pin gauges are provided with measurement data.
Details of series
Set No. | Step(mm) | Set Size(mm) |
Number of pins |
Class0 Price | Class1 Price |
---|---|---|---|---|---|
ECP-0A | 0.01mm | 0.205 0.215… 0.495 0.505 | 31 | 85,800 | 66,000 |
ECP-0B | 0.01mm | 0.505 0.515… 0.995 1.005 | 51 | 81,900 | 63,000 |
ECP-1A | 0.01mm | 1.005 1.015… 1.495 1.505 | 51 | 71,500 | 55,000 |
ECP-1B | 0.01mm | 1.505 1.515… 1.995 2.005 | 51 | 71,500 | 55,000 |
ECP-2A | 0.01mm | 2.005 2.015… 2.495 2.505 | 51 | 71,500 | 55,000 |
ECP-2B | 0.01mm | 2.505 2.515… 2.995 3.005 | 51 | 71,500 | 55,000 |
ECP-3A | 0.01mm | 3.005 3.015… 3.495 3.505 | 51 | 71,500 | 55,000 |
ECP-3B | 0.01mm | 3.505 3.515… 3.995 4.005 | 51 | 71,500 | 55,000 |
ECP-4A | 0.01mm | 4.005 4.015… 4.495 4.505 | 51 | 71,500 | 55,000 |
ECP-4B | 0.01mm | 4.505 4.515… 4.995 5.005 | 51 | 71,500 | 55,000 |
ECP-5A | 0.01mm | 5.005 5.015… 5.495 5.505 | 51 | 71,500 | 55,000 |
ECP-5B | 0.01mm | 5.505 5.515… 5.995 6.005 | 51 | 71,500 | 55,000 |
ECP-6A | 0.01mm | 6.005 6.015… 6.495 6.505 | 51 | 75,400 | 58,000 |
ECP-6B | 0.01mm | 6.505 6.515… 6.995 7.005 | 51 | 75,400 | 58,000 |
ECP-7A | 0.01mm | 7.005 7.015… 7.495 7.505 | 51 | 79,300 | 61,000 |
ECP-7B | 0.01mm | 7.505 7.515… 7.995 8.005 | 51 | 79,300 | 61,000 |
ECP-8A | 0.01mm | 8.005 8.015… 8.495 8.505 | 51 | 81,300 | 62,500 |
ECP-8B | 0.01mm | 8.505 8.515… 8.995 9.005 | 51 | 81,300 | 62,500 |
ECP-9A | 0.01mm | 9.005 9.015… 9.495 9.505 | 51 | 81,300 | 62,500 |
ECP-9B | 0.01mm | 9.505 9.515… 9.995 10.005 | 51 | 81,300 | 62,500 |
ECP-10A | 0.01mm | 10.005 10.015… 10.495 10.505 | 51 | --- | 69,000 |
ECP-10B | 0.01mm | 10.505 10.515… 10.995 11.005 | 51 | --- | 69,000 |
ECP-11A | 0.01mm | 11.005 11.015… 11.495 11.505 | 51 | --- | 69,000 |
ECP-11B | 0.01mm | 11.505 11.515… 11.995 12.005 | 51 | --- | 69,000 |
ECP-12A | 0.01mm | 12.005 12.015… 12.495 12.505 | 51 | --- | 69,000 |
ECP-12B | 0.01mm | 12.505 12.515… 12.995 13.005 | 51 | --- | 69,000 |
ECP-13A | 0.01mm | 13.005 13.015… 13.495 13.505 | 51 | --- | 85,000 |
ECP-13B | 0.01mm | 13.505 13.515… 13.995 14.005 | 51 | --- | 85,000 |
ECP-14A | 0.01mm | 14.005 14.015… 14.495 14.505 | 51 | --- | 85,000 |
ECP-14B | 0.01mm | 14.505 14.515… 14.995 15.005 | 51 | --- | 85,000 |
- ※All gauges with φ10.005 or smaller diameters can be used as master pin gauges (class 0). Custom made specifications are also available.
- ※Pin gauges with φ10.015 or larger diameters are standard pin gauges (class 1).
