Mô tả
Với độ trễ thời gian ít nhất và tổng chi phí hệ thống thấp sử dụng kết nối video composite.
Lý tưởng cho các ứng dụng lắp ráp.
Kết nối TV, nắp có thể hoán đổi
Tổng quan
Kết nối TV
Kết nối với TV thông qua video tổng hợp cho cả NTSC hay PAL tiêu chuẩn với độ phân giải 640x480.
Lên đến độ phóng đại 200x
Tự do để phóng đại từ 20x đến 50x, sử dụng núm Dino-Lite để tập trung cho mỗi phóng đại. Đạt được một 200x thêm khi Dino-Lite là ở cự ly gần.
Nắp trước có thể hoán đổi
Các AD có nhiều mũ hoán đổi cho nhau trước có thể cho phép bạn để thích ứng với Dino-Lite cho các ứng dụng đặc biệt.
Scroll Lock
Đảm bảo vị trí nút bấm với khóa di chuyển
Thông tin về khoảng cách làm việc và trường nhìn
|
M
|
WD
|
FOV (x)
|
FOV (y)
|
|
20
|
61,2
|
19.9
|
15
|
|
30
|
33.6
|
13.2
|
10
|
|
40
|
20,5
|
9.9
|
7.5
|
|
50
|
13.2
|
7.9
|
6
|
|
60
|
8.9
|
6.6
|
5
|
|
70
|
6.2
|
5.7
|
4.3
|
|
80
|
4.5
|
5
|
3.8
|
|
90
|
3.6
|
4.4
|
3.3
|
|
100
|
3.1
|
4
|
3
|
|
110
|
3
|
3.6
|
2.7
|
|
120
|
3.1
|
3.3
|
2.5
|
|
130
|
3.5
|
3.1
|
2.3
|
|
140
|
4
|
2.8
|
2.1
|
|
150
|
4.6
|
2.6
|
2
|
|
160
|
5.3
|
2.5
|
1.9
|
|
170
|
6.2
|
2.3
|
1.8
|
|
180
|
7.1
|
2.2
|
1.7
|
|
190
|
8
|
2.1
|
1.6
|
|
200
|
9
|
2
|
1.5
|
|
210
|
10.1
|
1.9
|
1.4
|
|
220
|
11.2
|
1.8
|
1.4
|
|
230
|
12.3
|
1.7
|
1.3
|
M = tỷ lệ phóng đại
WD = khoảng cách làm việc mà không có nắp phía trước
FOV = trường nhìn
Đơn vị = mm
Thông số kỹ thuật
|
Mẫu
|

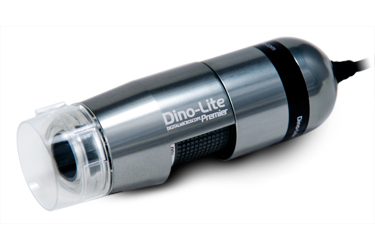

AD4112T Dino-Lite Premier
|
|
Giao diện
|
Composite Video
|
|
Độ phân giải
|
640x480 pixel (VGA)
|
|
Tỷ lệ phóng đại
|
20x ~ 200x
|
|
Cảm biến
|
Màu CMOS
|
|
MicroTouch
|
Chạm kích hoạt nhạy cảm trên thiết bị mà bật / tắt đèn
|
|
Ánh sáng
|
8 đèn LED trắng
|
|
Đơn vị Trọng lượng
|
95 (g)
|
|
Bao trả trước có thể tháo rời
|
FC-OC1, FC-T-CC1
|
|
Kích thước đơn vị
|
10.5cm (H) x 3.2cm (D)
|
|
Kích thước gói
|
16cm (L) x 16cm (W) x 6cm (H)
|
